Les arbres expansibles sont indiqués pour l’enroulage et le déroulage avec ou sans mandrin de bobine de papier, plastique ou tout autre matériau flexible. Ils peuvent être mécaniques ou pneumatiques.
Le serrage peut se faire par l’expansion de réglettes en gomme ou acier (le plus utilisé), de coquilles ou de tétons.
L’arbre peut être en acier traditionnel, en alliage léger, ce qui lui confère un poids plus léger et pratique pour la manipulation.
Ci-dessus quelques exemples d’arbres expansibles. Nous contacter pour de plus amples informations.

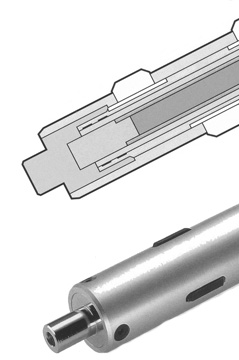

Arbre expansible à tétons
Conception simple par un tube en acier ou en aluminium ou encore en fibre carbone.
- L’expansion des clavettes se fait pneumatiquement (gonflage d’une unique membrane interne) ou mécaniquement (vis latérale d’expansion)
- Valve de gonflage placée sur la table de l’arbre ou dans l’une des deux extrémités
- Standard des tubes en diamètre : 50, 70, 76, 100, 120, 150, 180 ou 200 – mais nous pouvons avoir toutes dimensions.
- Table tournante ou fixe par rapport aux extrémités
- 3 ou 5 rangées de clavettes échelonnées le long de la circonférence
- Les clavettes peuvent être en acier (avec ou sans stries), en aluminium ou en composite

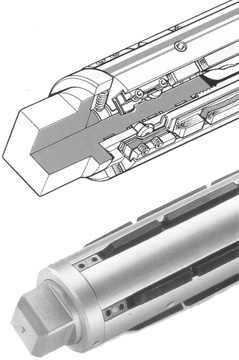

Arbre expansible à réglettes
Ce type d’arbre expansible est idéal pour la fonction d’enroulage pour les petites largeurs, mais convient aussi parfaitement pour la fonction déroulage.
Conception à l’aide de profilés en acier ou en aluminium.
- L’expansion des réglettes se fait pneumatiquement (gonflage de plusieurs chambres à air sous chaque rangée de réglettes)
- Chambre à air en caoutchouc traditionnel, en Polyuréthane jusqu’à 80 ShA
- Remplacement des chambres à air très rapide par pincement de 2 étaux aux extrémités (par de sertissage).
- Possibilité d’avoir un système anti-retour sur chaque chambre à air, permettant ainsi de tourner avec une chambre à air crevée
- Valve de gonflage placée sur la table de l’arbre ou dans l’une des deux extrémités
- Standard des profilés en diamètre : 68, 74, 98, 118, 148, 178 ou 198 – mais nous pouvons avoir toutes dimensions.
- Table tournante ou fixe par rapport aux extrémités
- Nombre de rangées de réglettes selon le diamètre du profilés
- Les réglettes peuvent être en aluminium, caoutchouc ou en composite
- Possibilité d’avoir des réglettes de centrage

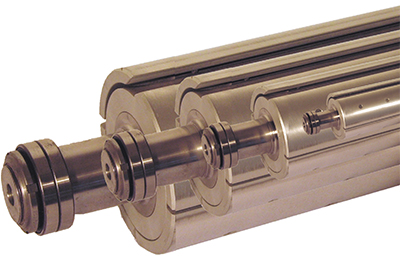

Arbre expansible à coquilles
L’arbre expansible à coquilles permet notamment de pouvoir enrouler sans mandrin ou permet de couper le tube carton directement sur l’abre expansible.
Pour la version « leaf trapper », il y a une économie sur les fins de bobine, ainsi que sur le prix des mandrins carton.
Sa conception est identique à celle d’un arbre expansible à réglettes ; une coquille au mouvement inversé viendra pincer la bande à enrouler.
Arbre expansible à friction
En raison des différences d’épaisseur, notamment dans les domaines de l’adhésif, de l’enduction ou même du papier type couché, l’enroulage de laizes étroites laisse apparaître une variation de serrage sur les différents bobinots.
Les arbres à friction corrigent ces défauts de tension à l’enroulage. Un système de bague à billes (de différente largeur, selon les laizes) rattrapent le serrage de la bande ou alors la relâche.
Arbre expansible porte-couteau
L’arbre expansible porte contre-couteau est proposé pour remplacer les arbres lisses sur lequel on monte des contre-couteaux avec le système traditionnel de serrage par vis ou à alésage lisse avec un système de contre-écrou en bout d’arbre.
Son exécution est comme celle d’un arbre expansible à réglettes, la table est en acier chromé et rectifié.
Les réglettes d’expansion sont en gomme à très haute résistance et des réglettes de centrage le plus souvent en aluminium donnent une concentricité parfaite pour les manchons de coupe.
