Embouts expansibles
Embouts expansibles
Les embouts expansibles sont indiqués pour l’enroulage et le déroulage de bobine de papier, plastique ou tout autre matériau flexible. Ils peuvent être mécaniques ou pneumatiques.
Le serrage peut se faire par l’expansion de tétons ou de coquilles.
Sur cette page quelques exemples d’embouts expansibles. Nous contacter pour de plus amples informations.
Embout expansible mécanique à coquilles
Ce type d’embout est indiqué uniquement pour le déroulage de bobines avec mandrin carton. Il permet une charge et une vitesse de travail élevées et un parfait centrage des bobines.
Le corps de l’embout et les coquilles sont en acier trempé. L’expansion des mâchoires se fait par le couple de l’embout dans le mandrin carton. C’est un système auto-serrant.
Embout expansible pneumatique à coquilles
L’embout expansible pneumatique pour le déroulage et l’enroulage sur mandrin carton. Le corps de l’embout est en acier, et les parties expansibles (coquilles) sont en acier trempé. L’avantage de ce type d’embout est d’avoir un bon centrage et une prise sur la quasi-totalité du mandrin carton.
Embout expansible pneumatique à clavettes
L’embout expansible pneumatique à clavette est indiqué pour le déroulage et l’enroulage sur mandrin carton. Le corps de l’embout est en acier, et les parties expansibles (clavettes) sont en acier, aluminium, plastique ou caoutchouc. L’avantage de ce type d’embout est d’avoir un bon centrage et une prise plus délicate du mandrin carton.

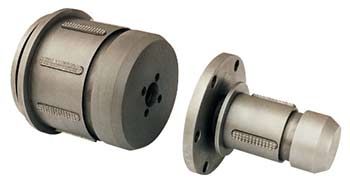

Embout expansible à poussée axiale
Expansion causée par la poussée mécanique de la tête vers la chambre d’expansion.Le retour des clavettes se fait dans le mouvement inverse.
Diamètre standard des mandrins :
- 70/76 (68/78)
- 152 (148/158)
D’autres versions sont possibles sur demande.

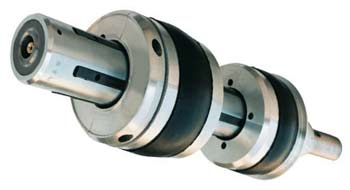

Embout expansible caoutchouc
L’embout 56EV est indiqué pour le déroulage et l’enroulage avec mandrin. Cet adaptateur permet de passer d’un diamètre sur broche de 70 ou 76 à un diamètre de 150 à 200. Le corps de l’embout est réalisé en alliage léger, tandis que la partie expansible est une vessie en gomme à haute résistance.
